optoNCDT 5500


Die neue Klasse der High-Performance Lasersensoren

Ultrakompakt und hochpräzise

150 kHz Messrate über den vollen Messbereich
Kostenlose Testmessung

Lasersensoren mit herausragender Präzision und Geschwindigkeit für High-End Anwendungen

Die optoNCDT 5500 Lasersensoren setzen neue Maßstäbe in der hochpräzisen Laser-Abstandsmessung. Mit Messraten bis 150 kHz und Submikrometer-Genauigkeit messen sie zuverlässig auf allen Oberflächen. Dank der kompakten Sensorbauform können sie auch in enge Bauräume integriert werden - ohne einen zusätzlichen Controller.

Maximale Leistung auf kleinstem Raum - die optoNCDT 5500 Serie.

Kontaktieren Sie uns
Download: Kataloge, Anleitungen, Software
logo

Besonderheiten

  1. Messbereiche (mm): 10 | 25 | 50 | 100 | 200
  2. Linearität ab 0,015 %
  3. Reproduzierbarkeit ab 0,008 µm
  4. Schnellste Messungen auf allen Oberflächen: 150 kHz Messrate über den vollen Messbereich
  5. Ultrakompaktes Sensordesign mit integriertem Controller
  6. Ideal für industrielle Anwendungen: robust, bis zu 200.000 Lux Fremdlicht
  7. Besser integrierbar: Feldbus, Analog und Schaltausgänge
[{"activity":"DE_MEAD-2D_Buero_Mitte","address":"Wiesenstr. 29\r\n63533 Mainhausen","central":false,"comment":"B\u00fcro Mitte","companyName":"Micro-Epsilon","countries":"54","deZip":"36,60,61,62,63,64,66,67,68,69,74,90,91,96,97","email":"gernot.eiermann@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 578","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1639},"internalNote":"","lName":"","map":null,"mobile":"","name":"Gernot Eiermann","phone1":"+49 8542 \/ 168 - 578","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12925,"type":null,"uid":69,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Nord","address":"Heidkoppelweg 1\r\n25474 Ellerbek","central":false,"comment":"B\u00fcro Nord","companyName":"Micro-Epsilon","countries":"54","deZip":"20,21,22,23,24,25,26,27,28,29,30,31,32,38,48,49","email":"giorgio.angelini@micro-epsilon.de","emailCc":"isabella.schramm@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 566","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1638},"internalNote":"","lName":"","map":null,"mobile":"","name":"Giorgio Angelini","phone1":"+49 8542 \/ 168 - 566","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12924,"type":null,"uid":70,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost1","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"01,02,03,07,08,09,92,95,98","email":"olaf.gerstner@micro-epsilon.de","emailCc":"selina.krieger@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1636},"internalNote":"","lName":"","map":null,"mobile":"","name":"Olaf Gerstner","phone1":"+49 35201 \/ 729 - 300","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12913,"type":null,"uid":72,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Ost2","address":"Lessingstr. 14\r\n01465 Langebr\u00fcck","central":false,"comment":"B\u00fcro Ost 2","companyName":"Micro-Epsilon","countries":"54","deZip":"04,05,06,10,11,12,13,14,15,16,17,18,19,39,99","email":"thomas.ruemmler@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 35201 \/ 729 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1635},"internalNote":"","lName":"","map":null,"mobile":"","name":"Thomas R\u00fcmmler","phone1":"+49 35201 \/ 729-301","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12922,"type":null,"uid":73,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-Ost1","address":"K\u00f6nigbacher Str. 15\r\n94496 Ortenburg","central":false,"comment":"B\u00fcro S\u00fcdost 1","companyName":"Micro-Epsilon","countries":"54","deZip":"80,81,82,83,84,85,93,94","email":"klaus.brinninger@micro-epsilon.de","emailCc":"andrea.huber@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 85 42 \/ 168 - 90","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1633},"internalNote":"","lName":"","map":null,"mobile":"","name":"Klaus Brinninger","phone1":"+49 85 42 \/ 168 - 132","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12920,"type":null,"uid":75,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_Sued-West2","address":"Hinter Winterbach 10 a \r\n77794 Lautenbach","central":false,"comment":"B\u00fcro S\u00fcdwest","companyName":"Micro-Epsilon","countries":"54","deZip":"70,71,72,73,75,76,77,78,79,86,87,88,89","email":"udo.schwenk@micro-epsilon.de","emailCc":"doris.koenigseder@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 575","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1632},"internalNote":"","lName":"","map":null,"mobile":"","name":"Udo Schwenk","phone1":"+49 8542 \/ 168 - 575","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12919,"type":null,"uid":76,"usStates":"","website":"","worldwide":false},{"activity":"DE_MEAD-2D_Buero_West","address":"Tannenweg 9\r\n58762 Altena","central":false,"comment":"B\u00fcro West","companyName":"Micro-Epsilon","countries":"54","deZip":"33,34,35,37,40,41,42,43,44,45,46,47,50,51,52,53,54,55,56,57,58,59,65","email":"marcus.gluth@micro-epsilon.de","emailCc":"celina.kroiss@micro-epsilon.de","fName":"","fallback":false,"fallbackPagesearch":false,"fax":"+49 8542 \/ 168 - 92 503","hidePlz":false,"image":{"originalResource":{},"pid":358,"uid":1631},"internalNote":"","lName":"","map":null,"mobile":"","name":"Marcus Gluth","phone1":"+49 8542 \/ 168 - 503","phone2":"","pid":358,"products":"","regional":true,"showMail":false,"sorting":12918,"type":null,"uid":77,"usStates":"","website":"","worldwide":false}]
Kontakt
Beratung und Vertrieb
+49 8542 168 880
Zum Kontaktformular
E-Mail senden
Support
+49 8542 168 881
Zum Kontaktformular
E-Mail senden

Finden Sie Ihren Ansprechpartner

Ihre Anfrage zu: {product}
* Pflichtangaben
Wir behandeln Ihre Daten vertraulich. Bitte lesen Sie dazu unsere Datenschutzerklärung.

Vielseitig im Einsatz

Die optoNCDT 5500 Sensoren sind mit unterschiedlichen Messbereichen verfügbar. Über den Standard-Messbereich hinaus kann ein erweiterter Messbereich genutzt werden, wodurch das Anwendungsspektrum deutlich erweitert wird. Dank der IP67 Schutzart und der hohen Fremdlichtbeständigkeit kann der Lasersensor auch unter schwierigen Umweltbedingungen eingesetzt werden.

logo

Höchste Performanz: Eine neue Klasse der Lasertriangulations-Sensoren

Der optoNCDT 5500 von Micro-Epsilon stellt die neue Performance-Klasse unter den Laser-Triangulations-Sensoren dar. Mit einer gesteigerten Messrate von bis zu 150 kHz ist der Sensor ideal für hochdynamische Messaufgaben geeignet. Selbst bei schnell wechselnden und schwach reflektierenden Oberflächen liefern die Lasersensoren extrem präzise Messergebnisse. Dank seiner hohen Reproduzierbarkeit sind Messungen mit Submikrometer-Präzision möglich.

Einfache Integration dank Industrial Ethernet

Die Lasersensoren optoNCDT 5500 sind mit den integrierten Industrial- Ethernet-Schnittstelle PROFINET und EtherCAT verfügbar. Sie können mit voller Sensorleistung ohne zusätzliches Schnittstellenmodul direkt in die Steuerung eingebunden werden.

Laser-Sensor mit Industrial-Ethernet-Schnittstelle
Kostenlose Testmessung

Unsere Sensoren halten im Praxiseinsatz, was das Datenblatt verspricht – überzeugen Sie sich:

  • Produktvorführung: Direkt in Ihrem Unternehmen durch einen Micro-Epsilon Spezialisten
  • Leihgerät: Testen Sie unsere Sensoren bei Ihnen vor Ort
  • Testmessung: Senden Sie Ihr Messobjekt zum Test im Micro-Epsilon Labor
Jetzt anfragen!

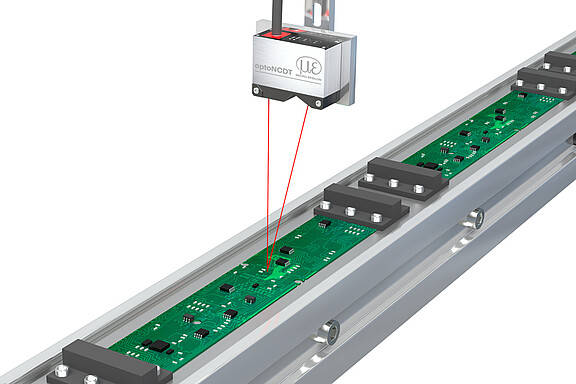

optoNCDT 5500 mit intelligenter Belichtungsregelung

Advanced Surface Compensation - Die intelligente Belichtungsregelung für alle Oberflächen

Der optoNCDT 5500 ist mit einer intelligenten Oberflächenregelung ausgestattet. Neue Algorithmen ermöglichen schnelle Belichtungsregelungen und dadurch stabile Messergebnisse auf Oberflächen mit wechselnden Reflektionen. Darüber hinaus ist der Sensor äußerst fremdlichtbeständig und auch in stark beleuchteten Umgebungen einsetzbar. Die neuen Algorithmen kompensieren Umgebungslicht bis zu 200.000 Lux.­

Einfache Montage und Inbetriebnahme

Die Sensorausrichtung wird überflüssig durch patentierte wiederholbare Montage mit Montagehülsen. Dies ermöglicht sowohl einen einfachen Sensorwechsel sowie eine noch höhere Präzision bei der Lösung von Messaufgaben. Dank der geringen Abmessungen und des integrierten Controllers kann der Lasersensor auch in beengte Bauräume integriert werden. Über das Webinterface und vorgefertigte Presets kann der Sensor sofort eingesetzt werden.

patentierte wiederholbare Montage mit Montagehülsen

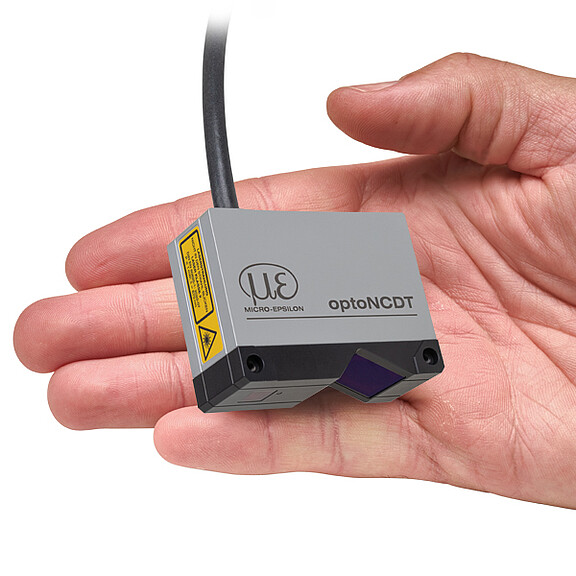

Platzsparendes Design, kein externer Controller
Platzsparendes Design, kein externer Controller erforderlich
Adapterplatten zum Austausch von optoNCDT 2300 Sensoren
Adapterplatten zum Austausch von optoNCDT 2300 Sensoren

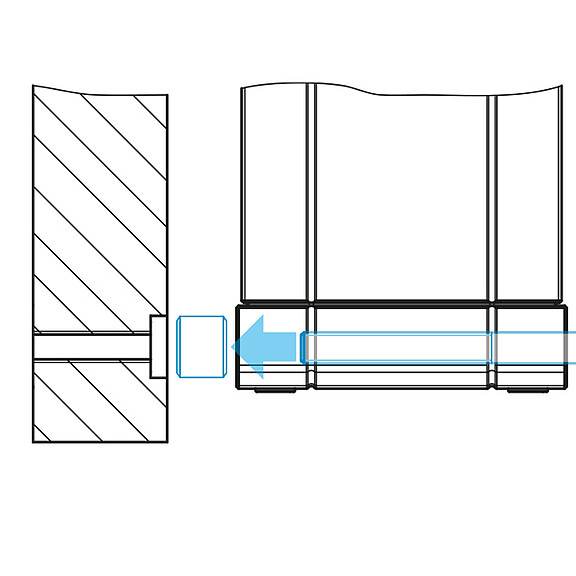

Patentiertes Montagekonzept für wiederholbare Befestigung
Patentiertes Montagekonzept für wiederholbare Befestigung

Applikationsbeispiele

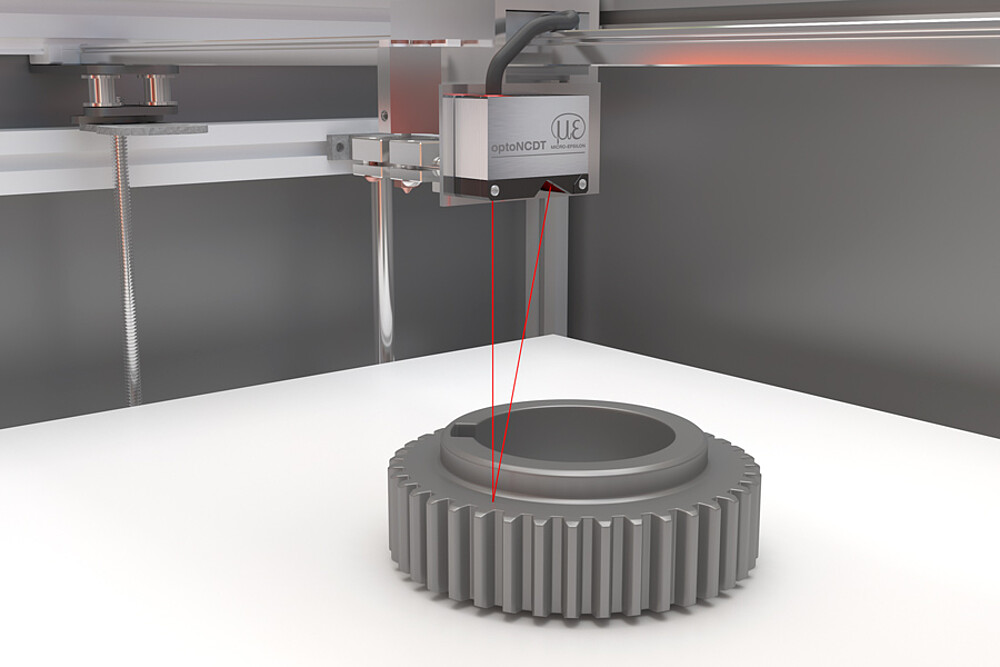

Positionierung des Druckkopfs in der additiven Fertigung
Positionierung des Druckkopfs in der additiven Fertigung
Laser Sensor Schweißkopfregelung
Abstandsregelung von Schweißköpfen - fremdlichtstabil bis 200.000 Lux
Laser Sensor Dickenmessung
Lasersensoren zur Dickenmessung von Batterieband

Moderne Schnittstellen zur Einbindung in Maschinen und Anlagen
