Hoogpresterende controller (meerkanaals) voor capacitieve afstandssensoren
De capaNCDT 6500 is een uiterst krachtige controller voor contactloze metingen van verplaatsing, afstand en positie wanneer nanometerprecisie vereist is. Dankzij een hoge meetfrequentie is het ook geschikt voor meettaken bij snelle bewegingen. Naast de analoge uitgang zijn ook een Ethernet- en een real-time-capabele EtherCAT-interface beschikbaar. Per controller kunnen tot 8 sensoren worden aangestuurd. Alle sensoren uit het portfolio zijn compatibel.
Kenmerken
- Hoogste resolutie en lineariteit voor nanometerprecisie
- Uitstekende temperatuur- en langetermijnstabiliteit
- Hoge frequentierespons van 8,5 kHz en meetsnelheid (digitale uitgang) van 7,8 kHz
- Diverse interfaces voor eenvoudige integratie: analoog (U/I), Ethernet of EtherCAT
- Lange sensorkabels tot 40 m
- Meerkanaals: tot 8 sensoren op één controller
- Compatibel met alle capacitieve sensoren van Micro-Epsilon
Maximale resolutie
De DT6500 controller maakt synchrone werking van maximaal acht meetkanalen mogelijk, wat ideaal is voor toepassingen waarbij meerdere meetwaarden gelijktijdig moeten worden geregistreerd. Geïntegreerde wiskundige functies maken het mogelijk om de afzonderlijke signalen te berekenen zonder externe evaluatie-eenheid.
Voor grotere opstellingen kunnen meerdere controllers extern worden gesynchroniseerd. Dit betekent dat meer dan 8 sensoren parallel kunnen worden gebruikt zonder dat de sensoren elkaar beïnvloeden. Dit zorgt voor stabiele en consistent nauwkeurige meetwaarden, zelfs in complexe meerkanaals toepassingen.

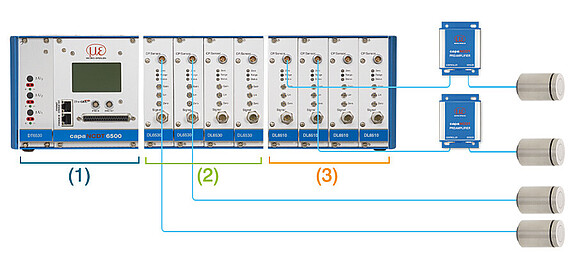

Flexibel meerkanaals systeem
Het meetsysteem bestaat uit een controller met geïntegreerd display en één demodulator per sensor, gecombineerd in een rack. De twee beschikbare controllerracks bieden ruimte voor maximaal 2 of maximaal 8 demodulatoren. Er is een krachtige demodulator beschikbaar die, afhankelijk van de toepassing, kan worden aangestuurd met een geïntegreerde of externe voorversterker. Beide versies zijn compatibel met alle sensormodellen van Micro-Epsilon.

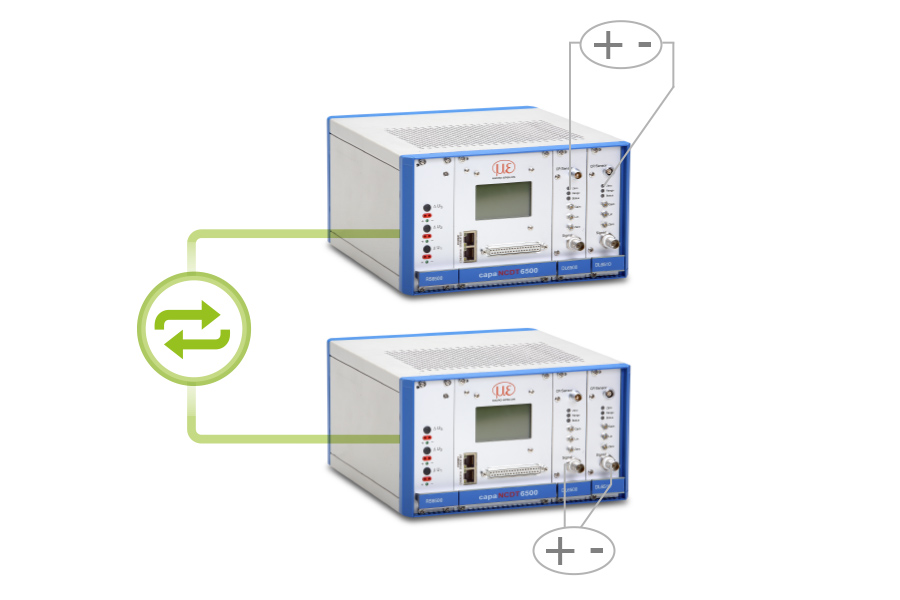

Wiskundige functies en synchronisatie van meerdere controllers
De DT6500 controller biedt parallelle en absoluut synchrone werking van maximaal vier meetkanalen, wat ideaal is voor toepassingen waarbij meerdere meetwaarden gelijktijdig moeten worden vastgelegd en betrouwbaar met elkaar moeten worden vergeleken. Dankzij geïntegreerde wiskundige functies kunnen de signalen rechtstreeks in de controller worden gekoppeld en berekend, zonder omweg via externe evaluatie-eenheden.
Externe synchronisatie van meerdere controllers is ook mogelijk voor grotere opstellingen. Dit betekent dat meer dan vier sensoren parallel kunnen worden gebruikt en dat onderlinge beïnvloeding tussen de sensoren wordt voorkomen. Het resultaat: betrouwbare meetwaarden met constante precisie, zelfs in veeleisende multisensortoepassingen.
Eenvoudige bediening via webinterface
Dankzij een gebruiksvriendelijke webinterface is geen extra software nodig om de controller en de sensoren te configureren. De webinterface is toegankelijk via Ethernet en biedt instel- en configuratiemogelijkheden. Dit maakt het eenvoudig om filters, rekenkundige bewerkingen en andere parameters zoals triggerfuncties, opslag van meetwaarden en linearisatie toe te passen.
