配置工具 — 轻松设置 scanCONTROL 激光扫描仪
ScanCONTROL 配置工具是一款用于在 Windows 电脑上配置 scanCONTROL 传感器的软件。它可帮助您设置传感器，查看轮廓，保存/加载和导出轮廓。
通过与 scanCONTROL SMART 传感器结合使用，配置工具软件将充分展现其强大功能。它能通过相应接口对复杂测量任务进行参数化设置，涵盖所有输出功能。
设置 scanCONTROL 轮廓传感器

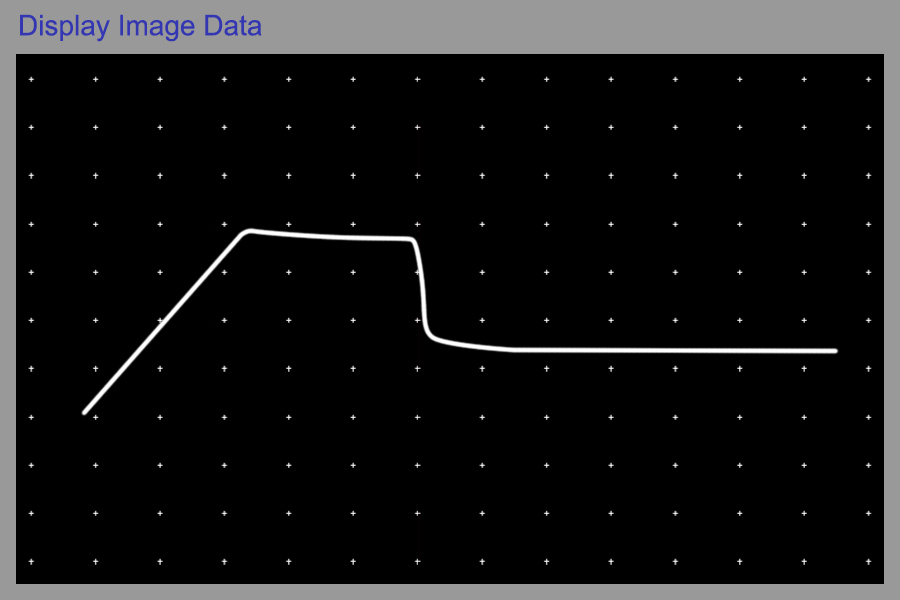

ScanCONTROL 传感器提供多种参数化和设置选项，可使用 scanCONTROL 配置工具软件执行。该软件支持直接访问传感器矩阵图像，从而实现最佳基础设置。矩阵的实时图像可用于优化传感器与目标的对准。
显示、保存、加载和导出轮廓
根据传感器类型的不同，单个轮廓最多包含 1280 个校准测量点。这些轮廓通过 FireWire 或以太网传输到 PC。scanCONTROL 配置工具支持实时显示或保存这些轮廓。特别是对于非常快速的过程，这是一个绝对必要的功能，因为它还可以再次加载轮廓，然后逐步分析轮廓。为了进一步分析，还可以将轮廓导出为与 MS Excel 兼容的格式。

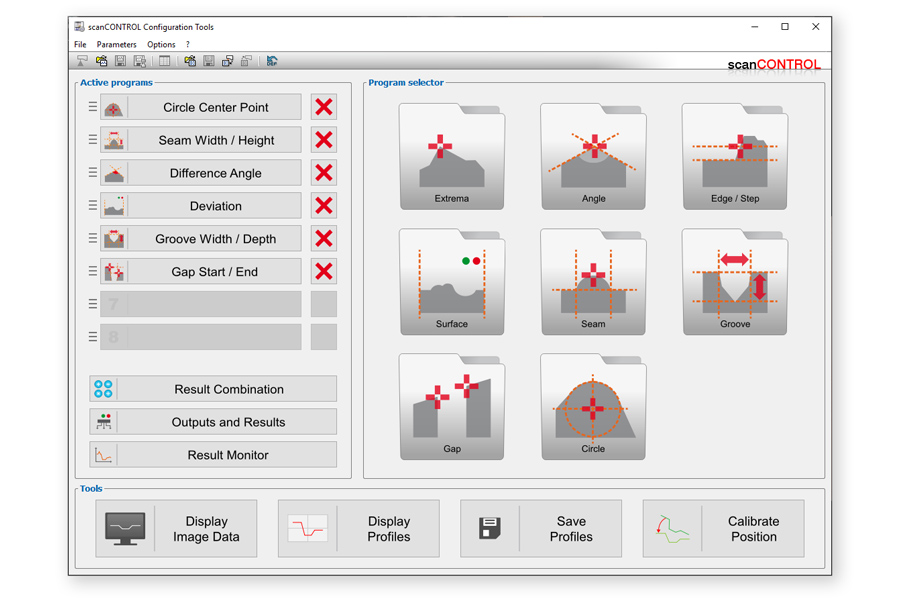

用于测量任务的即插即用解决方案
SMART 系列传感器配备了智能控制器，无需额外硬件即可进行基本轮廓评估。配置工具软件专为 SMART 传感器的轻松参数化而设计。其原理是将测量任务划分为不同的测量项目，例如边缘，角度，间隙，凹槽或接缝。这些独立的测量结果在图形用户界面上与复杂的测量任务相结合并进行评估。因此，用户无需掌握任何编程技巧，就能即插即用地完成各项任务。从 6.0 和更高版本开始，这些测量任务也可以存储在 gapCONTROL 扫描仪上。

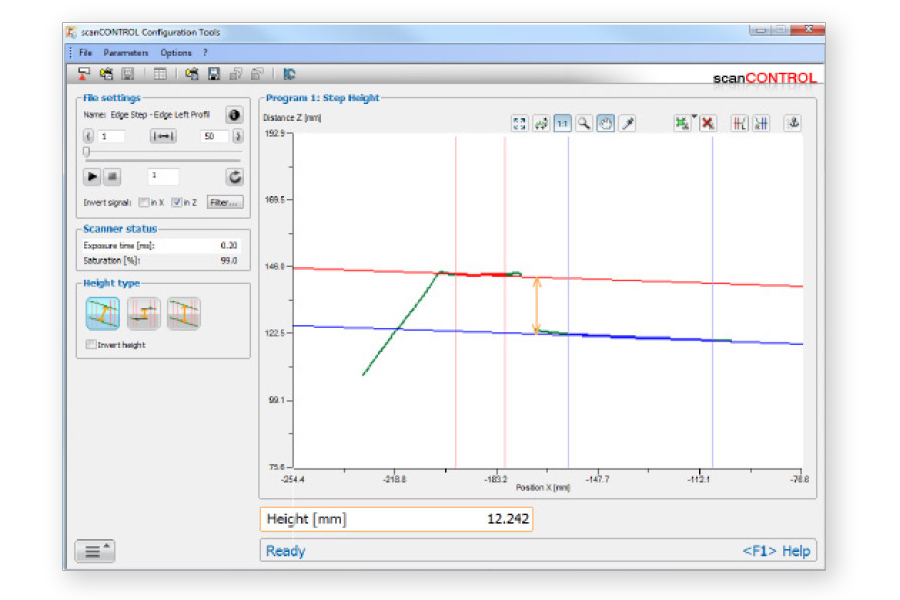

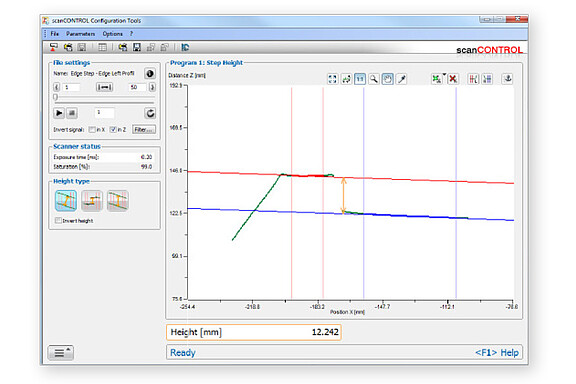

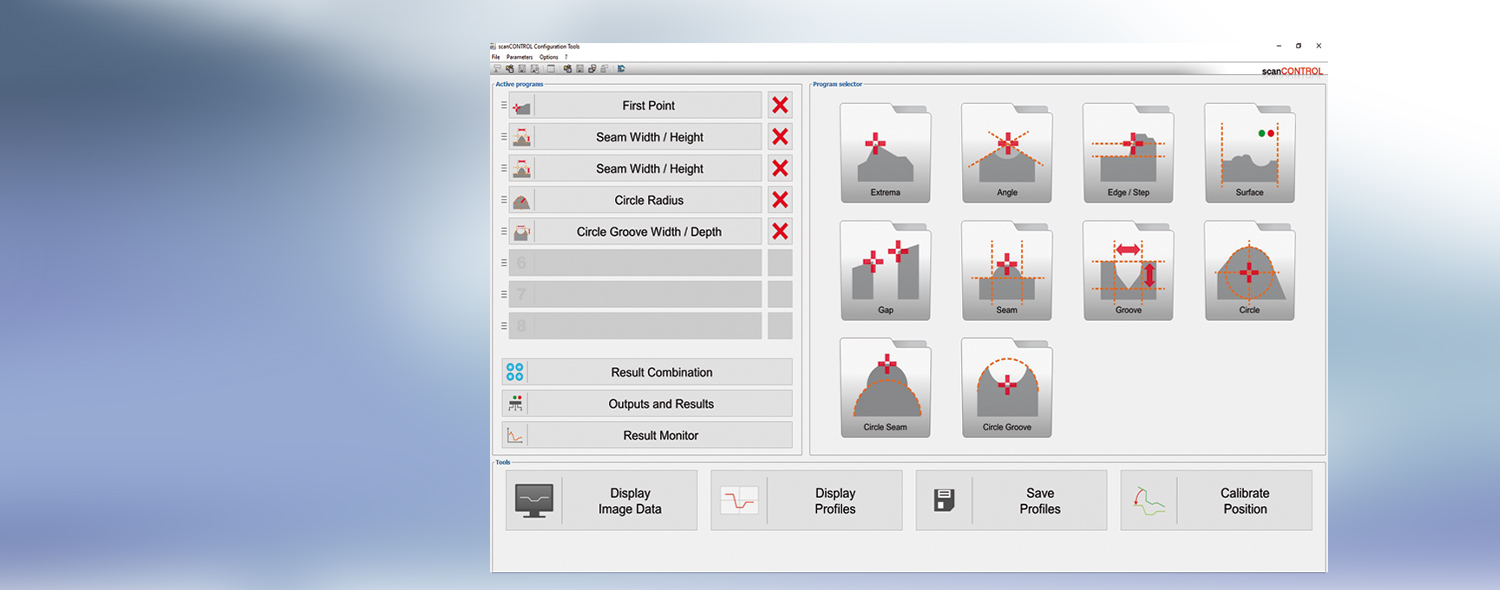

测量任务的参数化
配置工具提供了大约 30 个基本程序可供选择，只需在轮廓中单击几下鼠标即可轻松快速地配置这些程序。设置的参数和结果将立即显示在屏幕上。例如，要测量角度，只需选择两条参考线，在两条参考线之间计算角度。每个测量程序还可以在轮廓中剪切出感兴趣的部分。对于动态测量任务，还可为每个程序提供单独的动态跟踪，并可使用锚点轻松配置。

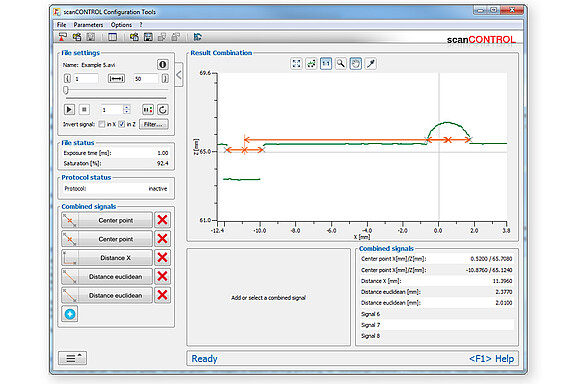

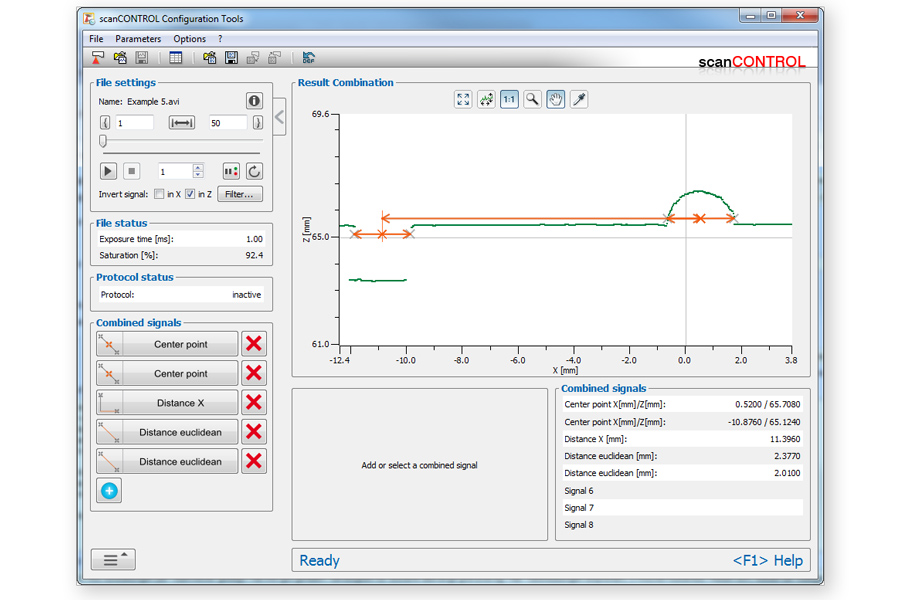

数据处理
一旦设置了单个测量任务参数，相应的结果将一起计算。这提供了一种简单的计算方法，例如，计算点或线之间的多个角度或距离，或将点投影到线上。无需繁琐的外部计算，就可以解决单个测量程序无法涵盖的测量任务。传感器直接实时输出测量值。因此，计算测量值的灵活性几乎没有任何限制。

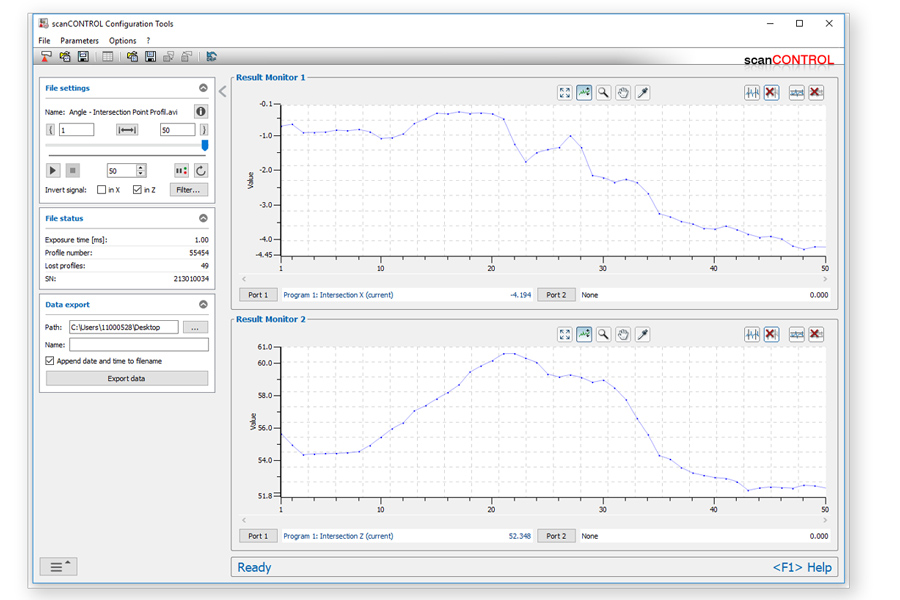

测量值序列的分析程序
使用"结果监视器"分析工具，可以显示和分析记录轮廓和实时轮廓的测量值序列，从而能够评估测量值。此外，该工具还集成了 CGM 分析(能力测量)功能，并提供其他统计参数（如限值超限、平均值等）。
该软件支持将这些数据导出至计算表格，用于归档保存或进一步分析。

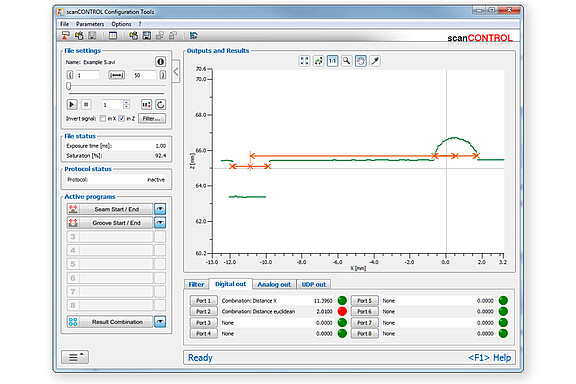

输出和成果
配置完所有必需的程序后，软件将提供所有测量结果的概览。通过设定限值，可实现合格/不合格的评估；在复杂情况下，还可执行逻辑运算（AND、OR、XOR 逻辑链接）以验证多重条件。
用户可自主决定传感器数据传输方式（如通过以太网 UDP、Profinet 或数字 OK/NOK 信号），并将这些设置存储于 SMART（或 gapCONTROL）传感器头部的完整参数组中，随后即可断开传感器与电脑的连接。此时传感器将直接进行配置文件分析，无需电脑支持。
