Capteurs capacitifs pour des mesures de distance de haute précision
Les capteurs capacitifs Micro-Epsilon assurent une précision maximale pour les mesures de déplacement, de distance, de fente et d’épaisseur. De nombreuses formes de construction permettent une intégration optimale et se distinguent par une excellente linéarité, une grande résistance aux variations de température et une haute résolution.
Caractéristiques
- Vaste éventail d’applications grâce à la gamme de capteurs la plus complète et la plus performante au monde
- Versions de capteurs ultra-compactes pour une intégration simple ou un montage ultérieur
- Plus de précision : précision de mesure maximale et stabilité exceptionnelle face aux variations de température et à long terme
- Utilisation dans des conditions extrêmes : -270 à +800 °C, ultravide ou champs magnétiques intenses
- Adaptations personnalisées pour les applications de production en série des OEM
Capteurs cylindriques standard

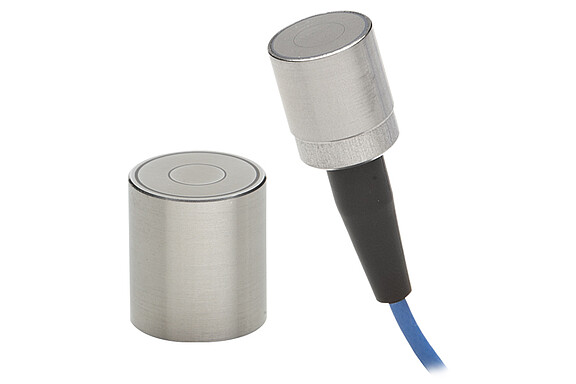

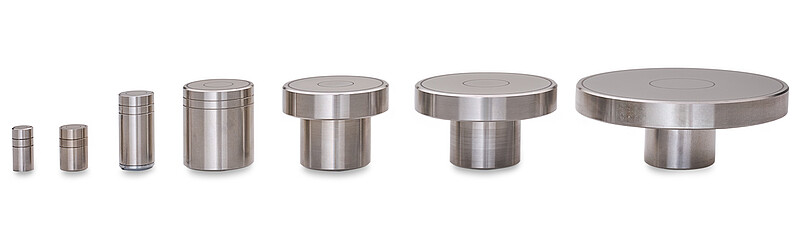

Les capteurs de déplacement capacitifs de type CSx et CS-x sont cylindriques et se montent par serrage périphérique ou ponctuel. Pour un montage simple et reproductible, les modèles CS-x disposent d'un boîtier légèrement plus large au point de serrage optimal. Grâce au connecteur intégré, les capteurs sont facilement enfichables et peuvent être raccordés à différents câbles de capteur.
Caractéristiques
- Plages de mesure (mm) : 0,05 | 0,2 | 0,25 | 0,5 | 0,8 | 1 | 2 | 3 | 5 | 10
- Linéarité à partir de 0,125 µm
- Résolution à partir de 0,015 nm
- Plage de température -50 ... +200 °C
- Diamètre de l’objet à mesurer dès Ø 3 mm
- Excellente stabilité thermique
Téléchargements
Capteurs cylindriques de taille réduite

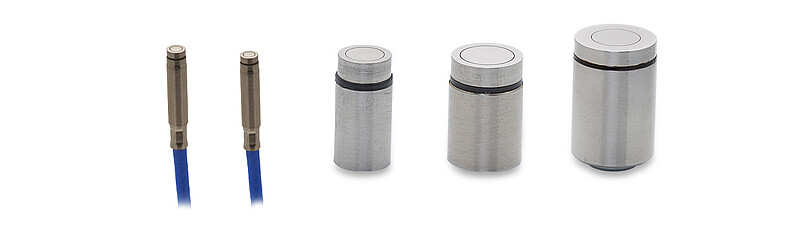

Les capteurs capacitifs de type CSE sont des capteurs de déplacement cylindriques qui, par rapport aux modèles standard CSx et CS-x, présentent une forme plus compacte pour une même plage de mesure. Ils sont ainsi particulièrement adaptés à une utilisation dans des espaces d'installation restreints. Le montage s'effectue par serrage périphérique ou par serrage ponctuel. Selon la plage de mesure, les capteurs sont soit à connecteur, soit équipés d'un câble de capteur intégré.
Caractéristiques
- Plages de mesure (mm) : 0,1 | 0,25 | 0,5 | 1 | 1,25 | 2 | 3
- Linéarité à partir de 0,25 µm
- Résolution à partir de 0,03 nm
- Plage de température -50 ... +200 °C
- Diamètre de l'objet à mesurer à partir de Ø 3 mm
- Excellente stabilité thermique
- Conception compacte
Téléchargements
Capteurs cylindriques de haute précision

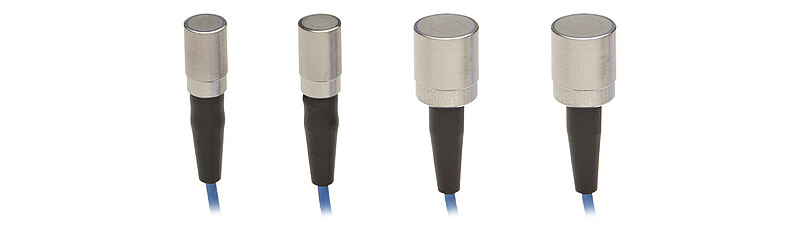

Les capteurs capacitifs de type CSH sont des capteurs cylindriques destinés aux applications nécessitant une précision maximale. Le montage s'effectue par serrage périphérique ou par serrage ponctuel. De plus, les capteurs sont équipés d’un câble de capteur intégré.
Caractéristiques
- Plages de mesure (mm) : 0,2 | 0,5 | 1 | 1,2 | 2
- Linéarité à partir de 0,08 µm
- Résolution à partir de 0,06 nm
- Plage de température -50 ... +200 °C
- Diamètre de l’objet à mesurer à partir de Ø 7 mm
- Excellente stabilité thermique
Téléchargements
Capteurs cylindriques avec filetage

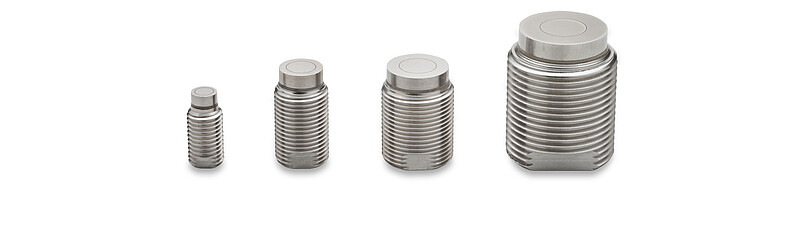

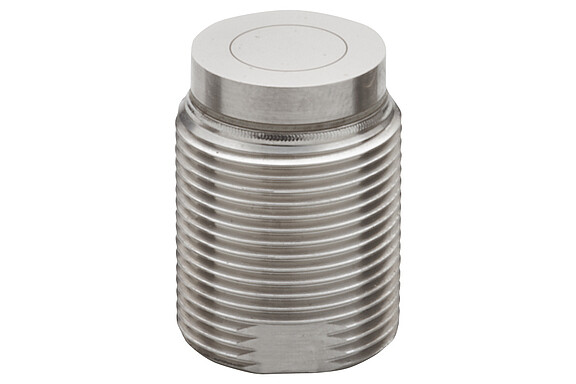

Les capteurs capacitifs de type CSE/Mx sont dotés d'un filetage intégré au boîtier. Ainsi, ils peuvent être vissés directement au point de mesure et sont utilisés lorsque la fixation par serrage n'est pas possible. Grâce au connecteur intégré, les capteurs sont facilement enfichables et peuvent être raccordés à différents câbles de capteur.
Caractéristiques
- Plages de mesure (mm) : 0,5 | 1,25 | 2 | 3
- Linéarité à partir de 0,25 µm
- Résolution à partir de 0,15 nm
- Plage de température -50 ... +200 °C
- Diamètre de l'objet à mesurer à partir de Ø 7 mm
- Excellente stabilité thermique
Téléchargements
Capteurs plats

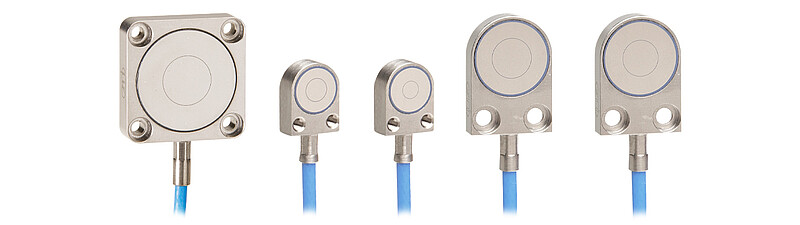

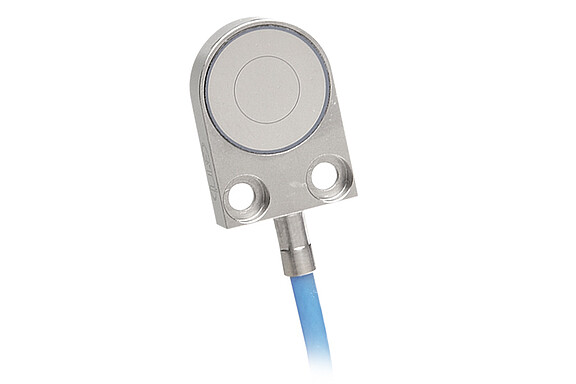

Les capteurs capacitifs de type CSHxFL se distinguent par leur conception plate qui, par rapport aux modèles cylindriques, permet une hauteur d’installation réduite. En raison de leur conception compacte, le câble du capteur est déjà solidement intégré. Grâce aux trous de fixation intégrés au boîtier, les capteurs peuvent être vissés facilement.
Caractéristiques
- Plages de mesure (mm) : 0,2 | 0,5 | 1 | 1,2 | 2 | 3
- Linéarité à partir de 0,08 µm
- Résolution à partir de 0,06 nm
- Plage de température -50 ... +200 °C
- Diamètre de l'objet à mesurer à partir de Ø 7 mm
- Excellente stabilité thermique
- Montage peu encombrant grâce à une conception plate
Téléchargements
Capteurs de fente

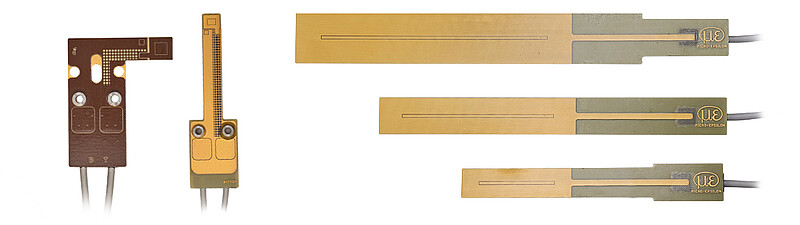

Les capteurs capacitifs de type CSG et CSF se distinguent par leur format carte (PCB) extrêmement plat et se prêtent donc tout particulièrement aux mesures de fente. Les modèles CSF mesurent la fente de manière unilatérale et conviennent ainsi aux applications comportant une face statique, ainsi qu'aux opérations de contrôle et de maintenance. Les modèles CSG, en revanche, déterminent la largeur de fente à partir de deux valeurs de distance distinctes et réalisent ainsi une mesure bilatérale. Ils s’avancent librement dans la fente et sont utilisés lorsque les deux côtés de la fente sont mobiles, par exemple entre deux rouleaux en rotation.
Caractéristiques
- Plages de mesure (mm) : 0,5 | 1 | 2 | 4 | 6
- Linéarité à partir de 0,5 µm
- Résolution à partir de 0,15 nm
- Diamètre de l’objet à mesurer à partir d’env. 10 x 10 mm
- Plage de température -50 ... (+100) +150 °C
Téléchargements
Capteurs cylindriques pour températures ambiantes jusqu'à 800 °C

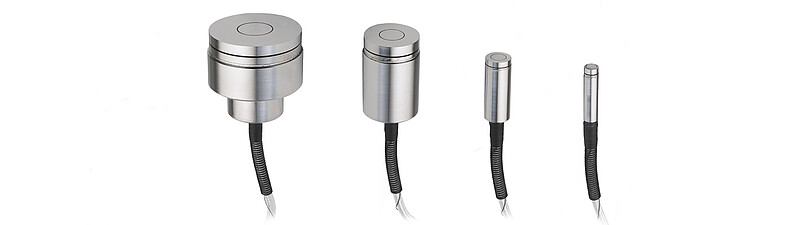

Les capteurs capacitifs de type CSE/HT se distinguent par une plage de température particulièrement étendue allant jusqu'à +800 °C. Le câble de capteur haute température intégré compense les perturbations causées par des champs électriques et magnétiques. En combinaison avec une haute stabilité thermique et une linéarité très élevée, cela permet d'obtenir des résultats de mesure précis, même dans des conditions ambiantes exigeantes. Les capteurs se montent facilement par serrage périphérique et disposent d'un câble de capteur intégré qui peut être prolongé par un câble de capteur standard supplémentaire.
Caractéristiques
- Plages de mesure (mm) : 1 | 2 | 5 | 10
- Linéarité à partir de 0,5 µm
- Résolution à partir de 10 nm
- Plage de température étendue -50 ... +800 °C
- Diamètre de l'objet à mesurer à partir de Ø 8 mm
Téléchargements
Capteurs robustes pour environnements exigeants

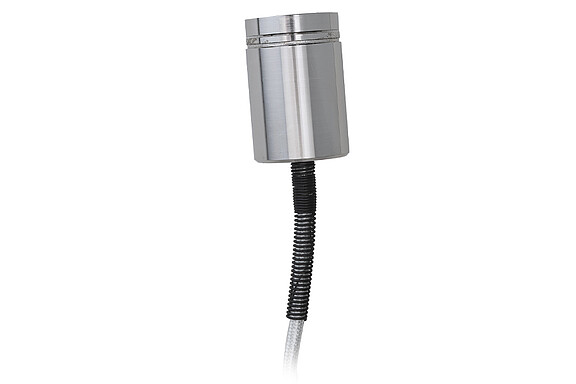

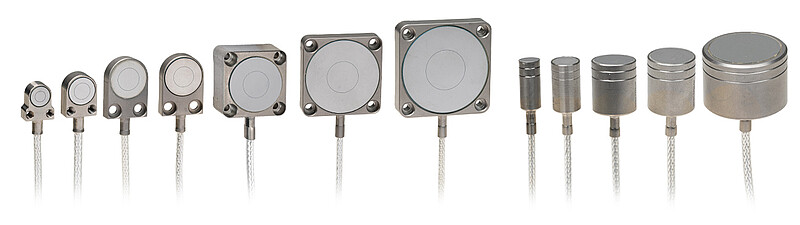

Les capteurs capacitifs de type CSH/SE et CSH/FL/SE sont conçus pour des environnements exigeants où règnent, par exemple, des températures extrêmement basses ou des champs magnétiques intenses. En outre, ils conviennent parfaitement aux applications en salle blanche ainsi que dans l'ultravide. Les capteurs sont disponibles aussi bien en version cylindrique (CSH/SE) qu’en version plate (CSH/FL/SE).
Caractéristiques
- Plages de mesure (mm) : 0,2 | 0,5 | 1 | 1,2 | 2 | 3 | 5
- Linéarité à partir de 0,25 µm
- Résolution à partir de 0,075 nm
- Plage de température -270 ... +200 °C
- Pour des environnements exigeants tels que les très basses températures, les salles blanches, l’ultravide ou en présence de champs magnétiques intenses
Téléchargements
Data Sheet capaNCDT CSH/SE / capaNCDT CSH/FL/SE
Capteurs ultra-compacts pour les espaces d'installation restreints
Micro-Epsilon propose des capteurs capacitifs extrêmement compacts pour l'intégration dans des espaces d'installation restreints. Qu’il s’agisse de capteurs cylindriques d’un diamètre de seulement 3 mm, de capteurs très plats de 0,35 mm d’épaisseur ou de versions PCB flexibles – l’espace requis au point de mesure est minimal. De plus, la plage de mesure commence directement au niveau du capteur, ce qui permet de gagner encore de l'espace d'installation.
Conception triaxiale – stabilité maximale du signal

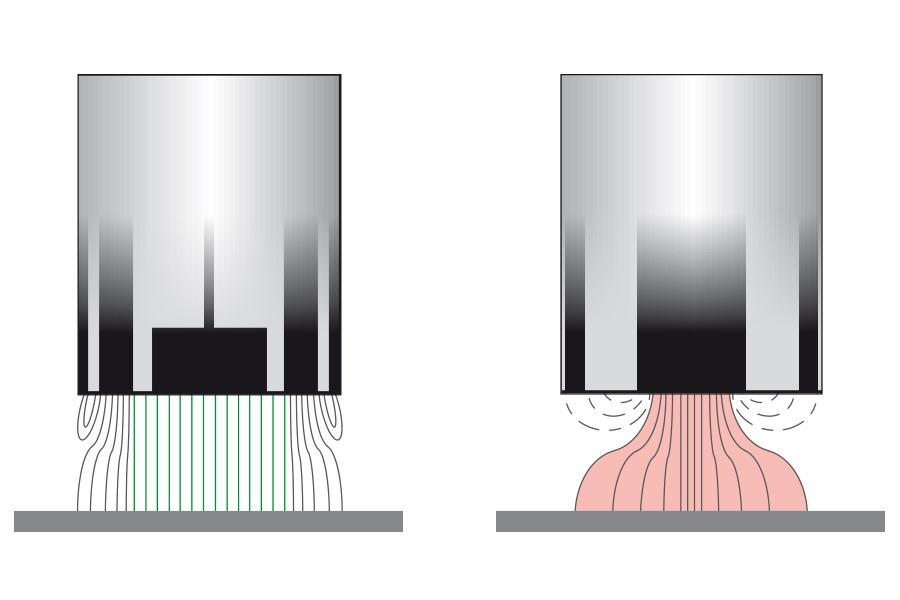

Les capteurs capacitifs Micro-Epsilon sont dotés d’une conception triaxiale qui les distingue nettement des capteurs conventionnels. Un anneau de garde intégré génère un champ de mesure très homogène et constitue la base de mesures extrêmement précises tout en assurant une haute stabilité du signal. Un câble de capteur blindé minimise les interférences et assure un signal de mesure à très faible bruit et fiable.
Le capteur adapté à votre application de mesure

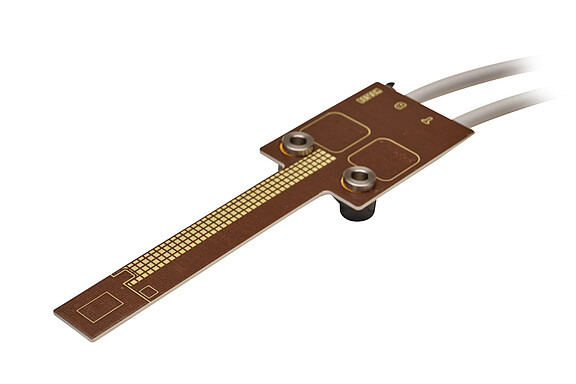

Micro-Epsilon propose une gamme de capteurs de premier plan avec de nombreux modèles. Selon la configuration de montage, des capteurs cylindriques, des capteurs plats, des capteurs avec filetage intégré ou des capteurs PCB flexibles sont disponibles. Grâce aux matériaux optimisés de l'enrobage et du boîtier, les capteurs capacitifs peuvent être intégrés dans pratiquement tous les environnements :
- Alliages spéciaux (p. ex. Inconel) pour hautes températures
- Acier inoxydable pour salle blanche/vide
- Titane pour une utilisation dans des champs magnétiques intenses
- Invar pour une stabilité thermique maximale
Extension et réduction de la plage de mesure

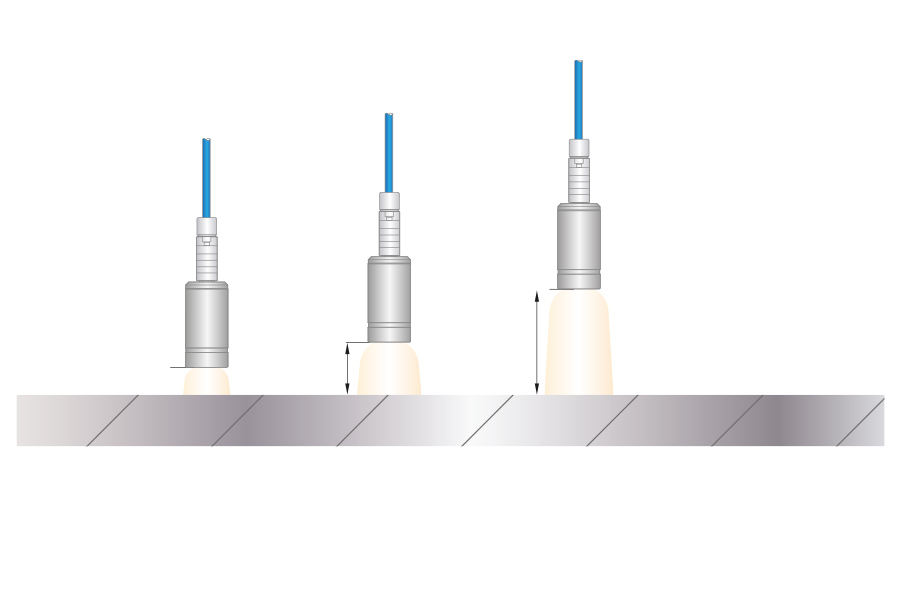

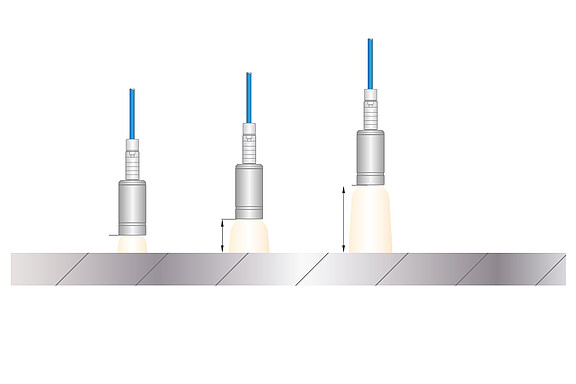

Afin d’accroître la flexibilité d’utilisation, les plages de mesure peuvent être étendues ou réduites d’un facteur (p. ex. 0,5 ou 2) par un réglage en usine du contrôleur. Cela permet d'utiliser les géométries de capteurs existantes pour des plages de mesure plus étendues ou d'améliorer la précision de mesure en réduisant la plage de mesure.
Accessoires pour le vide et la mesure d'épaisseur

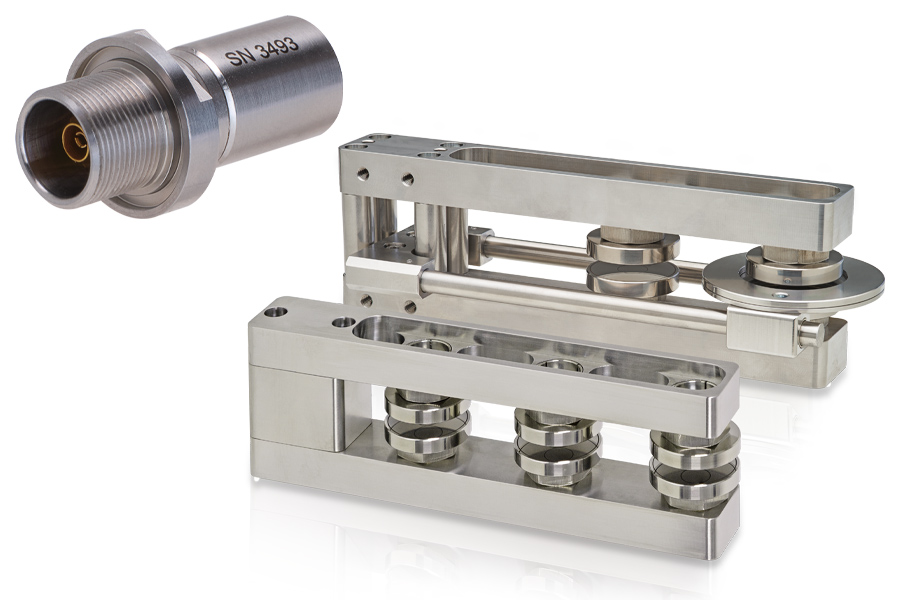

Une vaste gamme d’accessoires permet d’adapter de manière optimale les capteurs aux applications les plus diverses. Cela comprend des composants pour le vide tels que des traversées et des câbles de capteurs compatibles avec le vide, ainsi que des longueurs de câble personnalisées et des extensions pour des tâches de mesure spécifiques. Pour la mesure d'épaisseur bilatérale, un étrier de montage en option permet une configuration multipiste, qui peut également être étalonnée si nécessaire. En outre, les dispositifs de soufflage d’air pour capteurs de fente assurent un fonctionnement fiable dans des environnements difficiles.
